テストモードによる現在の基地局受信状態

NTT DOCOMOの例 ( 第二世代 )

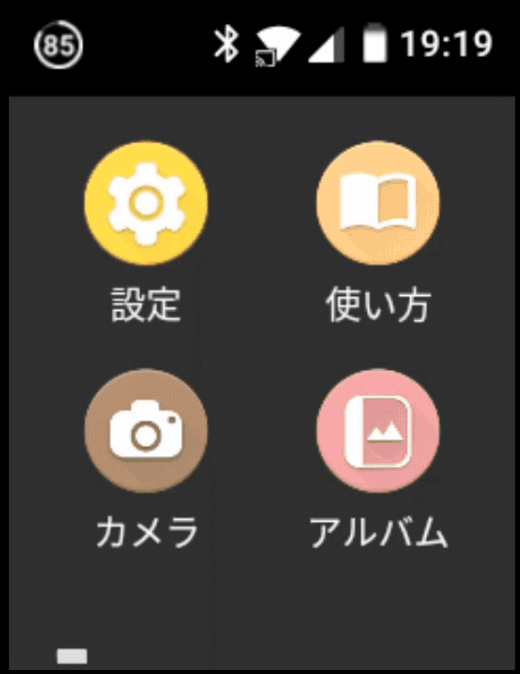

テストモードを使うと現在ロボホンが受信している全ての基地局がわかり周波数、帯域幅、電波強度、電波品質などがわかります。

• MCC ( Mobile Country Code )
  国番号
  440 = Japan

• MNC ( Mobile Network Code )
  通信事業者の識別コード
  https://ja.wikipedia.org/wiki/Mobile_Network_Code

• TAC
  ( Tracking Area Code )
  接続している携帯基地局が収容されているエリアを特定するためのコード

• CID
  ( Cell ID )
  携帯基地局を特定するためのID

• PCI
  ( Physical Cell ID )
  携帯基地局に割り当てられたID

• EARFCN
  ( E-UTRA Absolute Radio Frequency Channel Number )
  通信に使用している電波の周波数チャンネル番号
  EARFCNの逆引きはこちらのサイトを参照
  https://jp-tower.com/earfcn-nrarfcn-list/

• RSRP
  ( Reference Signal Received Power )
  電波強度(dBm)
  だいたい-140dBm以下だと圏外、-50dBmくらいでバリ5相当

• RSRQ
  ( Reference Signal Received Quality )
  電波の受信品質(dBm)
  -9dBm超なら良い感じ、-9～-12dBmでまぁまぁ、-13dBm以下だとヤバい

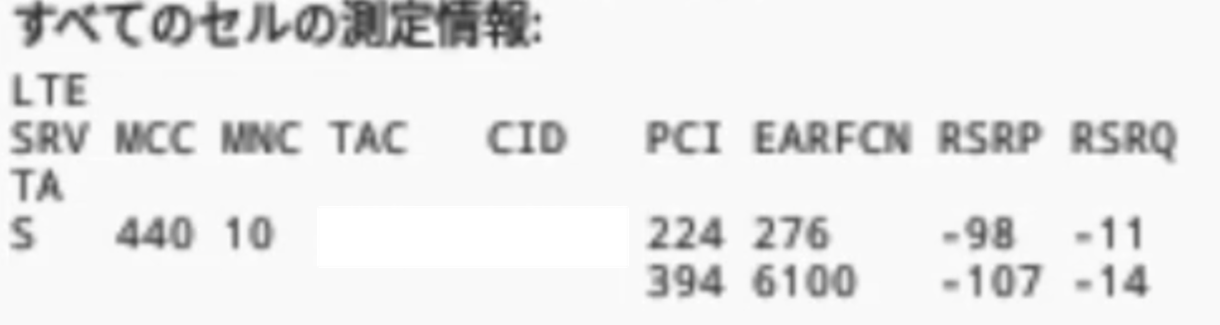

1行目
MCC + MNC = 44010 = NTT DOCOMO
PCI : 224
EARFCN : 276なので「NTT DOCOMO」のBand1 中心周波数は2137.6MHz 帯域幅は15MHz
RSRP : -98dBmなので、あまりよくない感じの電波強度
RSRQ : -11dBmなのでまぁまぁの品質

2行目
PCI : 394
EARFCN : 6100なので「NTT DOCOMO」のBand19 中心周波数は885.0MHz 帯域幅は10MHz
RSRP : -107dBmなので、あまりよくない感じの電波強度
RSRQ : -14dBmなのでヤバい感じの品質

と、なります。
これが、この時点で周辺基地局をサーチしたすべての結果となります。

出てきた結果をこちらと擦り合わせると合致してることがわかります。
https://robotomo.robohon.com/chats/s1g1y6rq6a5jixbl

撮影協力：おれおくん
